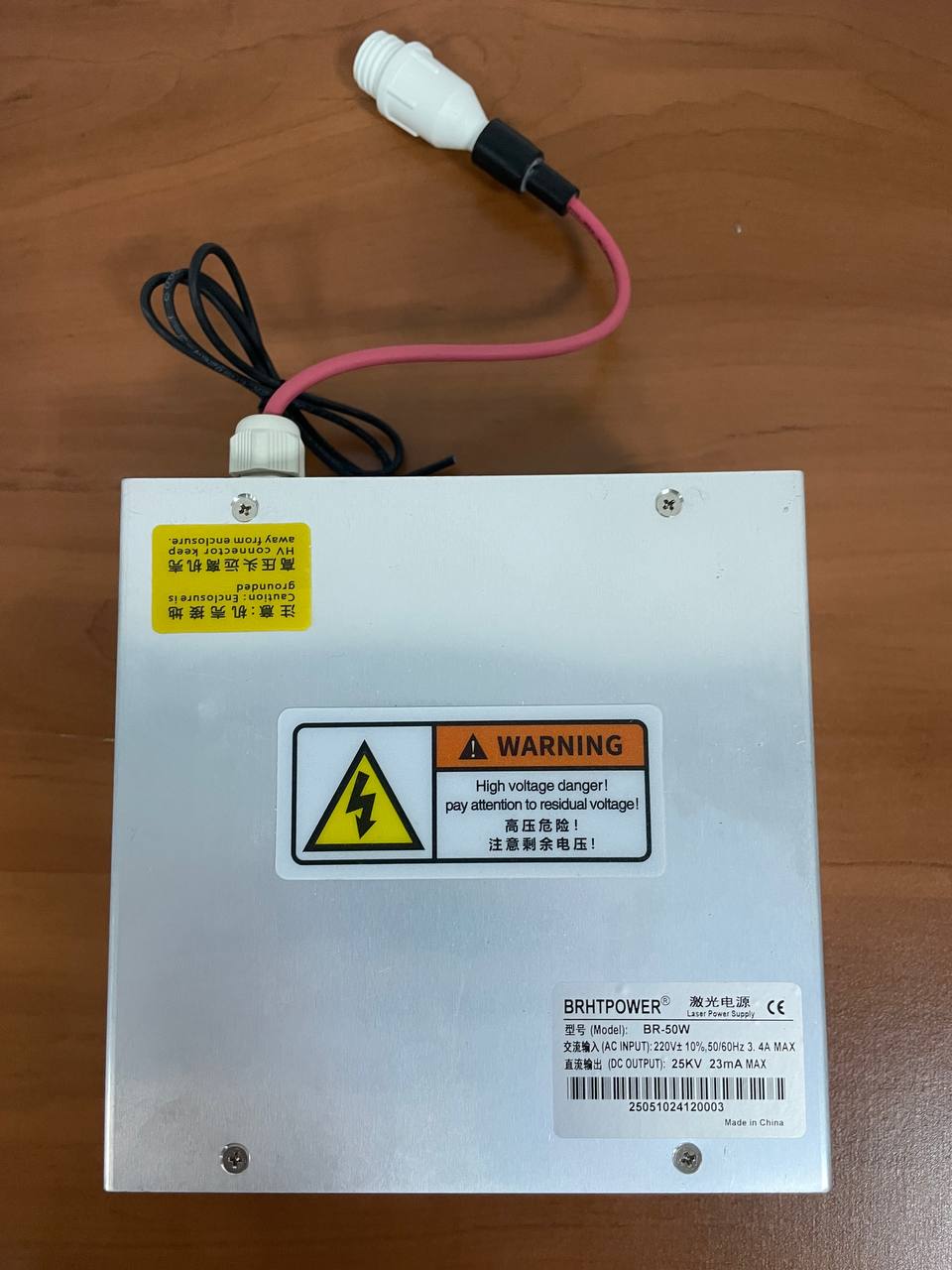

Блок живлення високої напруги BRHTPOWER BR-50W для лазерної трубки CO2 потужністю 50Вт 25KV 23mA

Опис

Блок живлення високої напруги для лазерної трубки CO2 потужністю 50 Вт BRHTPOWER BR-50W, блок розпалювання лазерного гравера, високовольтне джерело живлення для лазерного верстата



Блок розпалювання моделі BRHTPOWER BR-50W – це сучасне та високоефективне джерело живлення, розроблене спеціально для лазерних верстатів, які використовують трубки CO2 як джерело лазерного випромінювання. За допомогою цього блоку можна створювати розряд, необхідний для генерації потужного та стабільного лазерного променя.

Однією з головних особливостей блоку BRHTPOWER BR-50W є його потужність 50 Вт, що дозволяє забезпечити ефективне та надійне живлення для лазерних верстатів. Максимальна вихідна напруга блоку становить 25 кВ, а максимальний вихідний струм – 23 мА, що забезпечує високу енергію та точність у роботі.

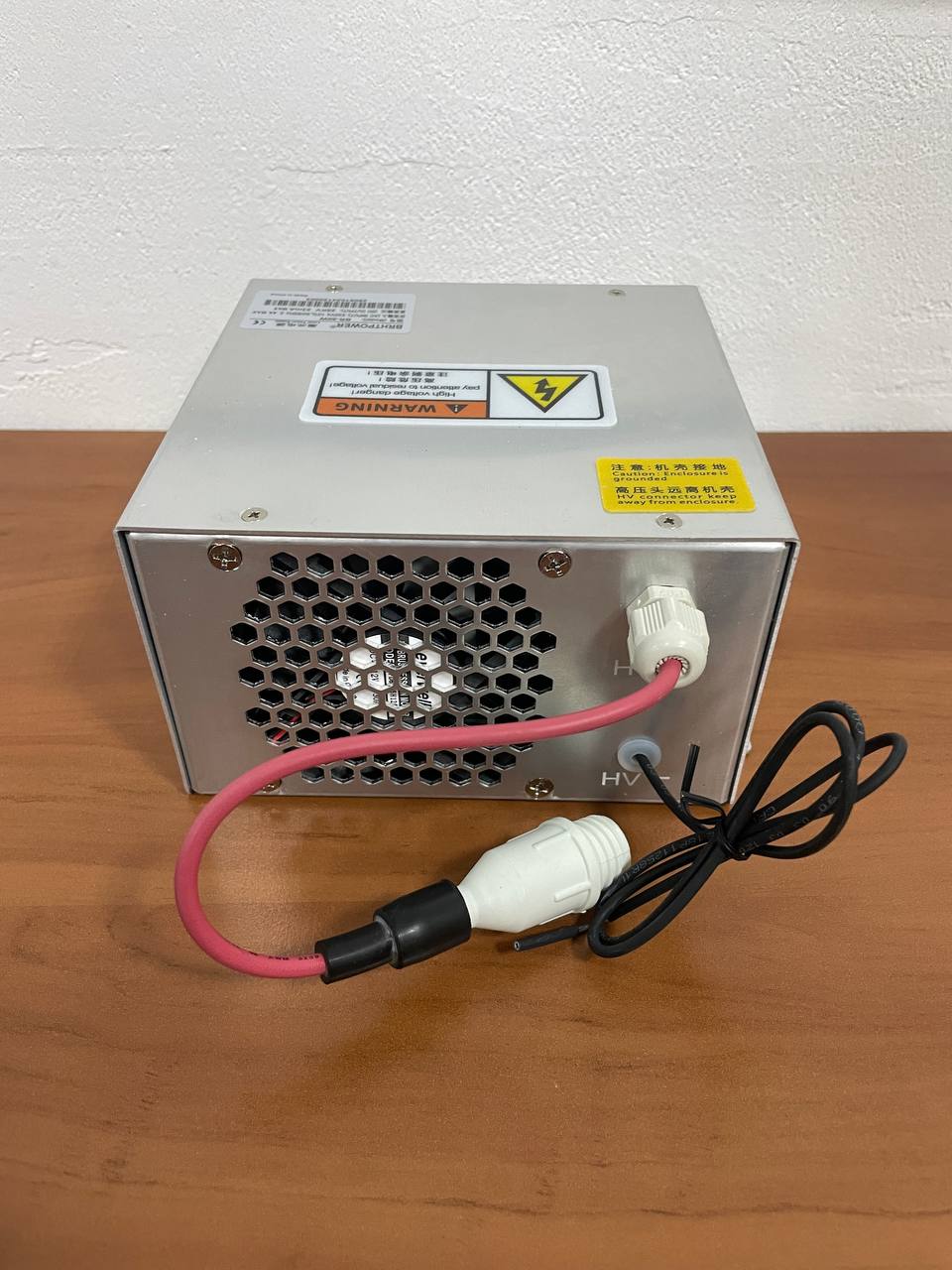

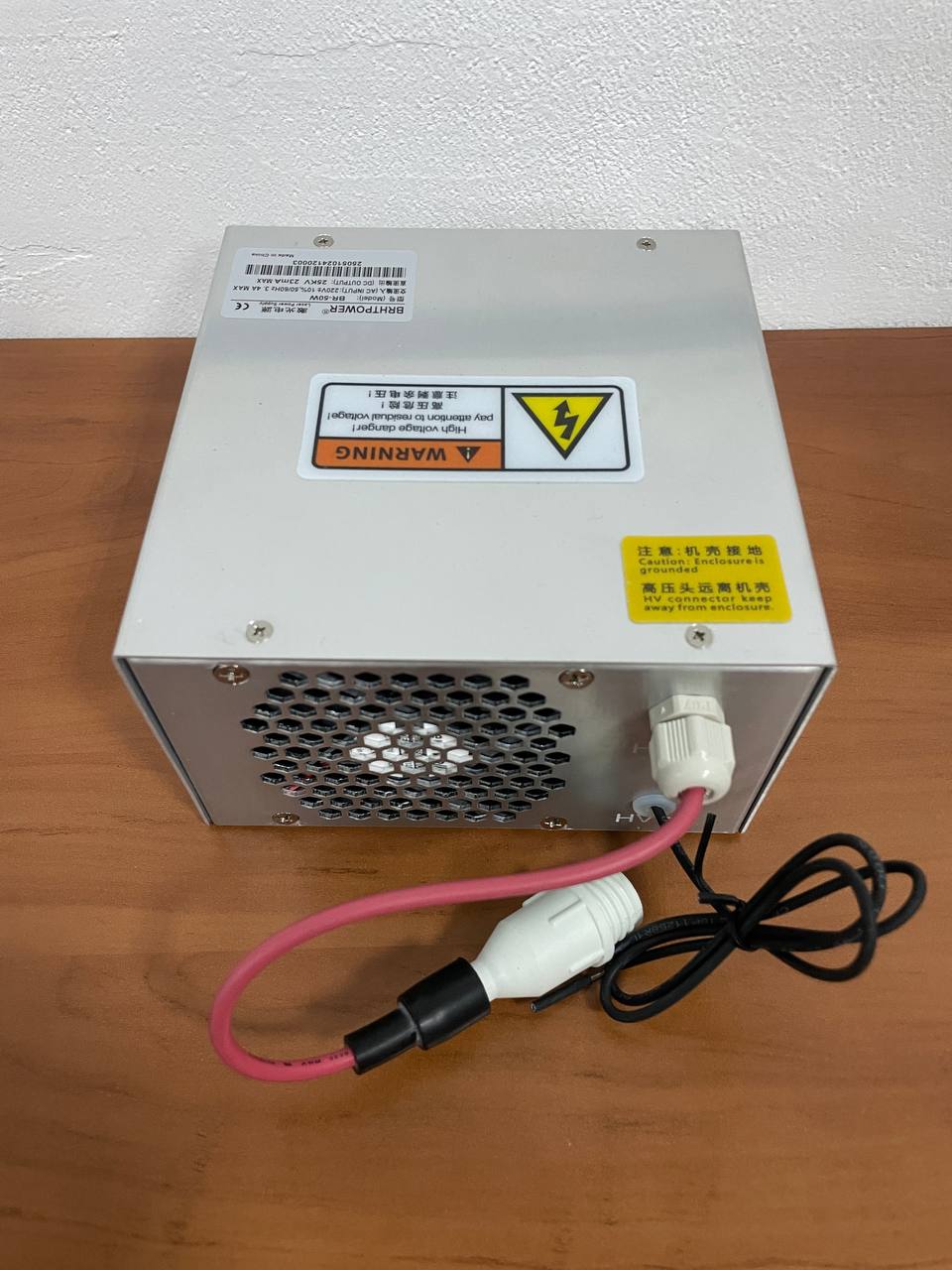

Корпус блоку який має відмінні властивості розсіювання тепла, що гарантує ефективне охолодження електронних компонентів. Крім того, блок оснащений вентилятором, що забезпечує активне охолодження, підтримуючи оптимальну температуру роботи.

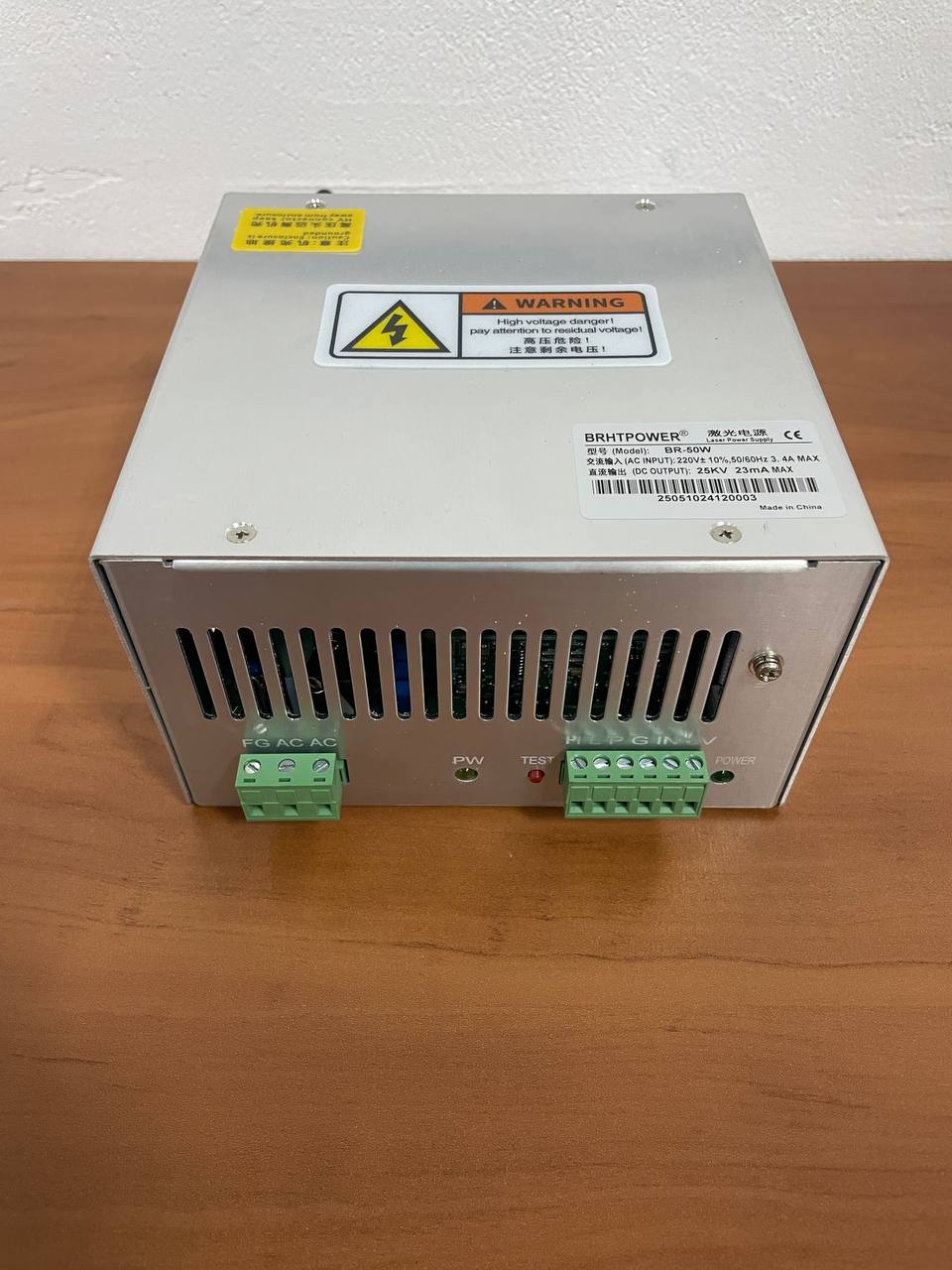

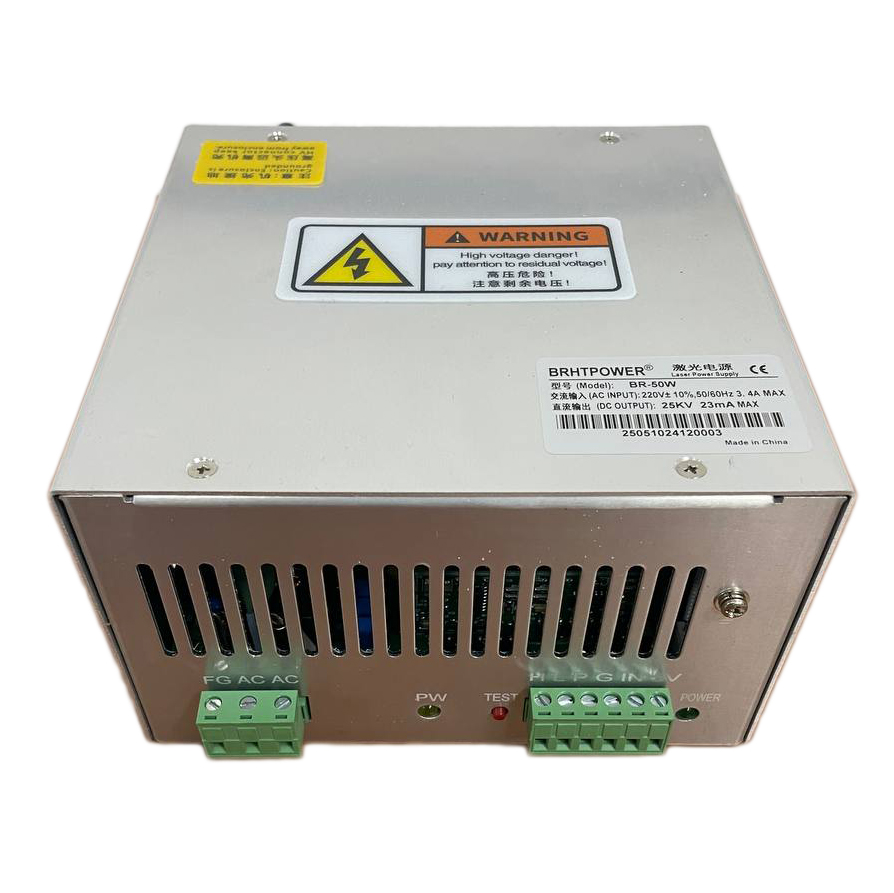

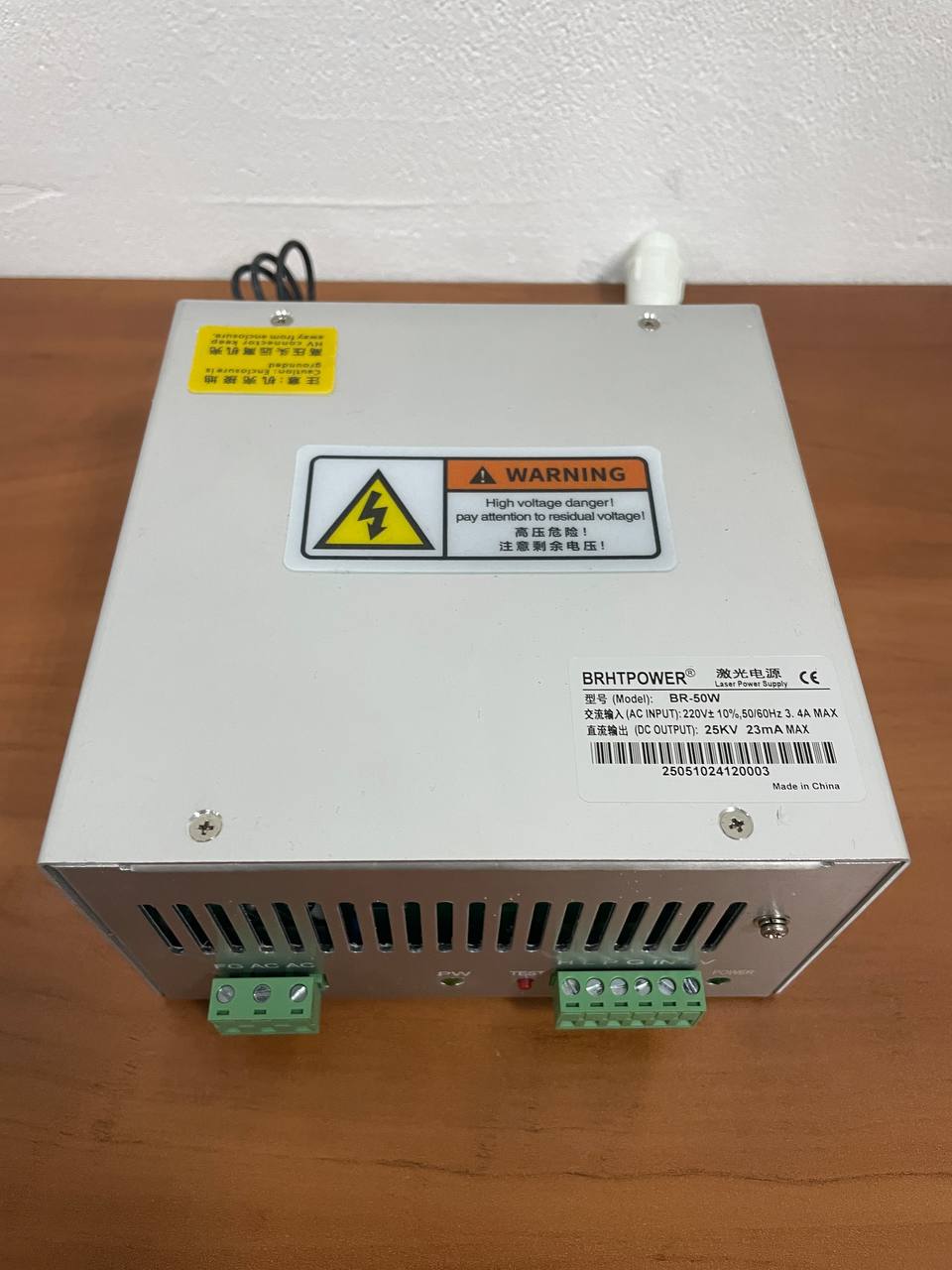

Блок BRHTPOWER BR-50W має дві клеми для зручного підключення. Перша клема, 3-контактна, використовується для підключення джерела живлення 220 В та заземлення, а друга клема, 6-контактна (KF2EDG-X 5.08-6P), призначена для підключення керуючих проводів, забезпечуючи простоту та надійність у використанні.

Принцип роботи BRHTPOWER BR-50W заснований на передачі сигналів з материнської плати на високовольтний блок. Він регулює вихідну напругу та струм залежно від вхідного сигналу, що забезпечує ефективне збудження газового середовища всередині лазерної трубки, створюючи потужний та стабільний лазерний промінь.

Застосування: верстати на основі лазерної трубки CO2 потужністю  40-50 Вт



Особливості:

• Висока якість виробу
• Висока ефективність
• Швидка реакція на команди
• Наявність кнопки “ТЕСТ” (примусове розпалювання випромінювача без “дозволу” контролера)
• Вихідна потужність лазера може регулюватися аналоговим сигналом 0-5 або ШІМ-сигналом з амплітудою ≤5 В
• Світлові індикатори роботи лазера, наявність вхідного керуючого сигналу і потоку води
• Сумісність з лазерними трубками СО2 різних виробників
• Широкий діапазон вхідної напруги
• Захист від короткого замикання
• Два методи встановлення (вертикально та горизонтально)
• Тривалий термін служби

 Технічні характеристики:

• Модель: BRHTPOWER BR-50W
• Номінальна потужність відповідної лазерної трубки CO2: 40-60 Вт
• Електроживлення: 220+10% В AC
• Частота змінного струму: 50-60 ГЦ
• Максимальний вхідний струм: 3.4 А
• Максимальна вихідна напруга: 25 кВ
• Максимальний вихідний струм: 23 мА
• ККД: ≥90% (у разі повного навантаження)
• Швидкість відгуку: ≤1 мс (час від моменту подачі сигналу перемикання до моменту, коли вихідний струм досягає 90% від встановленого значення)
• Тип охолодження: повітряне (вбудований вентилятор)
• Середнє напрацювання до відмови: ≥10 000 годин
• Температура довкілля: -10…+40 °C
• Габарити: 146x147x85 mm
• Вага нетто: 1.7 кг



Інтерфейс

Позначення	Опис
FG	Контакт заземлення
AC	Контакти під’єднання електроживлення 220 В (AC)
AC



Позначення	Опис	Примітка
H	Вхідний сигнал високого рівня	Увімкнення/вимкнення генерації променя лазера, TH≥3В лазер увімкнений,  TL≤0.3В – лазер вимкнений
L	Вхідний сигнал низького рівня	Увімкнення/вимкнення генерації променя лазера, TH≥3В лазер вимкнений,  TL≤0.3В – лазер увімкнений
P	Вхідний сигнал датчика води	Увімкнення/вимкнення генерації променя лазера, TH≥3В лазер вимкнений,  TL≤0.3В – лазер увімкнений
G	Заземлення	Має бути з’єднаний із корпусом верстата та заземлювальним контактом плати керування
IN	Сигнал регулювання потужності	Керувати потужністю лазера можна як за допомогою аналогового сигналу 0-5 В, так і сигналу ШІМ з амплітудою ≤5 В
5V	Вихідний сигнал 5 В	Вихід 5 В із максимальним вихідним струмом 20 мА



H	L	P	IN	Лазерний вихід
Не під’єднано	Низький рівень (≤0.3В)	Низький рівень (≤0.3В)	0-5 В або ШІМ	Регулювання вихідної потужності променя Pmin~Pmax
	Низький рівень (≤0.3В)		Не під’єднано	Вихідна потужність променя ~40%
	Високий рівень (≥3В)		Будь-яке значення	Немає променя
Високий рівень (≥3В)	Не під’єднано		0-5 В або ШІМ	Регулювання вихідної потужності променя Pmin~Pmax
Низький рівень (≤0.3В)			Не під’єднано	Вихідна потужність променя ~40%
Низький рівень (≤0.3В)			Будь-яке значення	Немає променя
Будь-яке значення	Будь-яке значення	Високий рівень (≥3В)		Немає променя



• Блок живлення високої напруги BRHTPOWER BR-50W
• Високовольтний кабель завдовжки ~2 м із роз’ємом
